訊煜電子在線束、運動線纜行業已經沉淀20多年，目前擁有無塵拖鏈、線纜、線束三大事業部，廠區面積達7000多平米。公司專注于無塵拖鏈、潔凈高柔運動排線、真空線纜、潔凈運動線纜、高柔運動線纜、中高端線束的研發和生產，并提供以上所有系列產品全集成一站式服務。 運動線纜是訊煜電子主打產品之一，運動線纜又叫拖鏈線纜，是無塵拖鏈以及各類拖鏈中使用的柔性線纜，在智能制造運動控制領域發揮著重要的作用。區別于工業靜態線纜，運動線纜不僅要具備靜態線纜的所有功能，還需要在運動場景下穩定、可靠地運行，因此運動線纜在材料、加工工藝、電氣性能及運動性能等方面，都比工業靜態線纜的要求高很多。

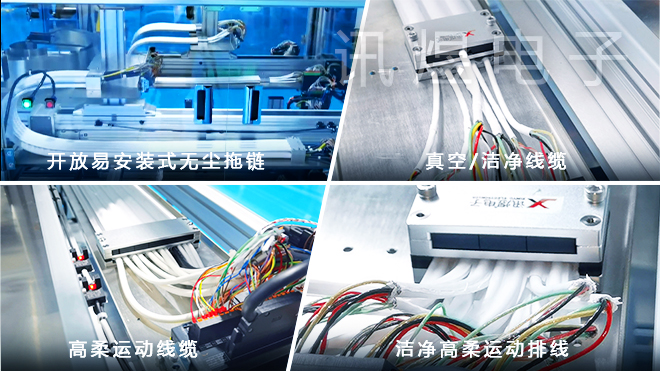

訊煜電子的運動線纜按應用環境的潔凈度，從低到高分為3大類別：
1. 高柔運動線纜 （用于無塵環境，耐折彎達2000~3000萬次。滿足對空氣中塵埃粒子數量控制較高的電子元件制造、精密制造加工等領域需求）2. 潔凈線纜（用于潔凈環境，耐折彎達2000萬次。滿足對溫度、濕度以及潔凈度等參數都有很高要求的半導體/微電子、醫療等領域需求）
3. 真空線纜（用于潔凈真空環境，不釋氣，耐折彎達2000萬次。滿足對溫度、濕度、潔凈度以及壓差有極高要求的生物工程、人工智能、航空航天等特殊領域需求，實現極端環境下數據和電力的可靠傳輸）

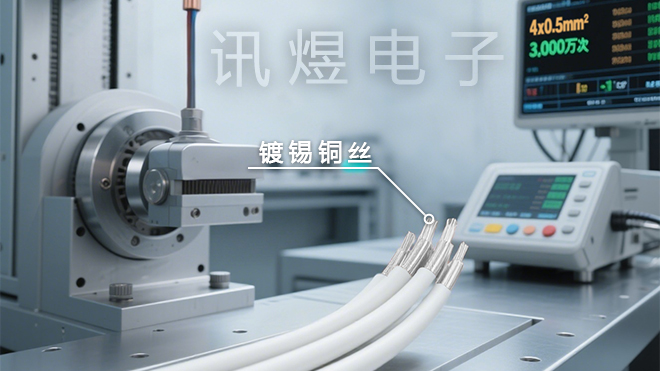

訊煜高柔運動線纜、潔凈線纜、真空線纜，這些線纜能彎折2000~3000萬次不斷芯、穩定運行，核心就在線纜內部那一根根多股精細抗氧化鍍錫銅絲。比如：4x0.5 mm2、 3000萬次的高柔運動線纜，要用到4根截面積為0.5 mm2的單芯線，每根芯線導體選用的是抗氧化鍍錫銅（鍍錫銅更耐用、更柔軟、耐腐蝕性、抗氧化及信號傳導性更強）。 先把14根直徑0.08mm的細銅絲合絞為一組，然后再用7組合絞后的銅絲進行復絞，相當于把98根超細銅絲像麻花辮一樣緊密交織。 復絞結構不僅讓芯線更加牢固，也讓銅絲間的應力均勻分散，即使經過數千萬次彎折，銅絲的導電性能依舊穩定可靠！

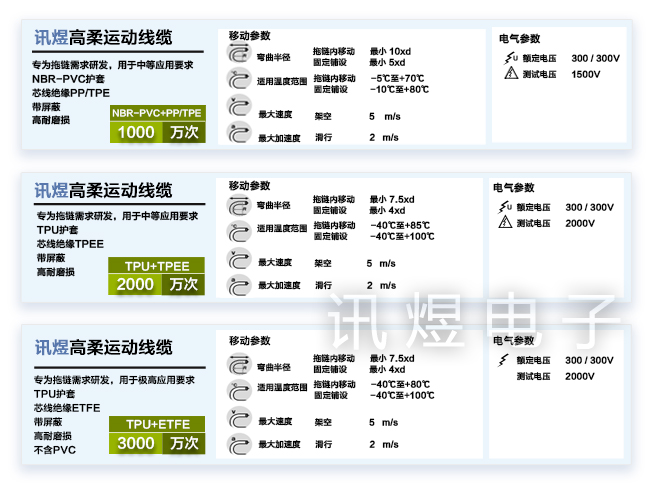

訊煜電子的高柔運動線纜按“運動次數”可分為： 1000萬次、2000萬次和 3000萬次3大類。
- 采用TPE芯線絕緣+PVC護套的高柔運動線纜-耐折彎1000萬次
- 采用 TPEE芯線絕緣+TPU護套的高柔運動線纜-耐折彎2000萬次
- 采用 ETFE芯線絕緣+TPU護套高柔運動線纜-耐折彎3000萬次
芯線生產過程中，會進行3000V的電火花測試，芯線鼓包、絕緣層過薄都會實時報警，還會對生產的所有線纜進行1分鐘的耐高壓測試：
- 編碼線， 進行500V耐壓測試
- 動力線， 進行2000V耐壓測試
確保出廠的每根線纜的每根芯線100%合格。
運動線纜在各種運動設備中起著至關重要的作用，尤其是在高強度運動中。訊煜運動線纜所有棉繩都是特殊加捻的，運動線纜的抗拉繩不僅起到填充作用（讓線纜更加圓整和緊實），同時也增強了線纜的抗拉伸能力，提高線纜的耐用性和穩定性。
抗拉≠僵硬！通過給不同型號的運動線纜填充棉繩、特多龍、玻纖、防彈絲等材料，通過黃金比例填充，既保證線纜有足夠的抗拉強度。又保持線纜柔軟的特性，消除內部摩擦損耗，減少線纜運動過程中產生的阻力。

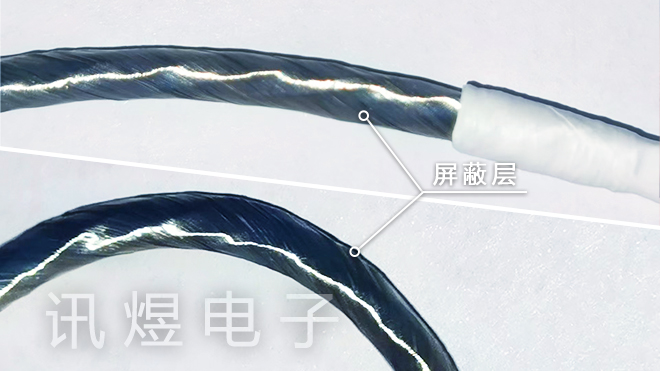

在航空航天、醫療等領域里，0.01%的信號干擾都是致命的！ 因此訊煜電子采用先進的3層30錠高速纏繞機，以更高的密度和速度對線纜進行纏繞，確保屏蔽層達100%的覆蓋率；每臺機每個班可以纏繞2400米線纜。 屏蔽層采用抗氧化鍍錫銅絲（抗氧化），能實現長期穩定的屏蔽效果。 纏繞方式在保持屏蔽效果的同時，能更好的提高線纜的柔性，降低在拖鏈中的彎曲半徑，即使線纜360°扭轉，能輕松卸除線纜應力，并維持屏蔽效能狀態穩定，讓精密設備在強電磁場中穩定、可靠運行！
對于運動線纜而言，線纜生產過程中芯線應力的釋放尤為重要，那就要靠退扭設備釋放應力，從而讓線纜獲得更好的柔性、電氣性能、強度以及更長的使用壽命。
訊煜1000萬次的高柔運動線纜信號線一般通過退扭絞線機進行退扭絞線，適合于直徑1.5mm或更細的信號線。 退扭絞線機是先退扭再絞線 。 絞線生產過程中，由于線纜的捻度和扭矩受到外力的影響而產生應力，因此需要退扭機通過逆向旋轉和后段絞線旋轉同步，使其捻度和扭矩恢復到原始狀態，從而消除線纜中的應力。 經過退扭絞線的線纜具備以下特性：
（1）更好的電氣性能：合適的絞距有助于減少電磁干擾，提高信號傳輸?shù)姆€(wěn)定性和準確性。在高速通信和數據傳輸領域，這一點尤為重要。（2）更高的機械強度：合理的絞距可以增強電線的抗拉伸和抗壓能力，使其更加耐用且不易斷裂。
（3）更長的使用壽命：良好的絞距設計還能延長線纜的使用壽命，減少因長期使用而導致的磨損和老化。

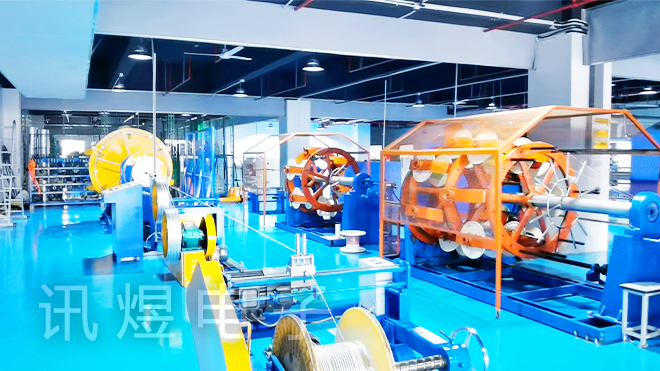

訊煜2000萬次以上的線纜全部用籠絞機退扭，籠絞機支持更多數量的芯線同時退扭、合絞，通過固定在主軸上的中心齒輪，將動力傳遞給行星輪。籠絞機在絞線過程中，通過行星輪退扭環的作用，放線盤始終保持水平位置，同時放線盤圍繞機器的中心軸作旋轉運動，單線在前進的過程中基本不發生扭轉，從而實現退扭功能。 籠絞機的速度相對較慢，但是退扭效果是最好的，退扭機構讓每根導體在時空中的應力同步歸零——徹底消除內部扭曲記憶，經歷數千萬次彎折，線纜依然保持良好的性能、柔韌如初！
訊煜真空線纜作為一種有著更高要求的電纜，耐折彎次數達2000萬次以上。具備輕薄、耐腐蝕性、高絕緣性、高氣密性、耐高低溫，根據材質不同，使用溫度可支持（-60°C ~ +150°C）或（-60°C ~ +200°C）。 真空線纜不釋氣，適合于真空環境使用。 真空線纜采用自研發特殊材料及工藝制造，滿足在極端環境下的數據和電力的可靠傳輸。 目前已經拿到權威物理空間實驗室的正式測試數據報告，釋氣率達到該級別產品的最高標準，滿足航空航天多項極端使用環境的要求。 真空線纜由于材料和工藝特殊，核心制程全部在保密車間完成。真空線纜不僅可以單獨使用，也可以與訊煜潔凈運動排線、無塵拖鏈相結合，滿足航空航天、人工智能、醫療等智能制造運動控制領域的應用需求。
訊煜電子，用心做好每一米運動線纜！
